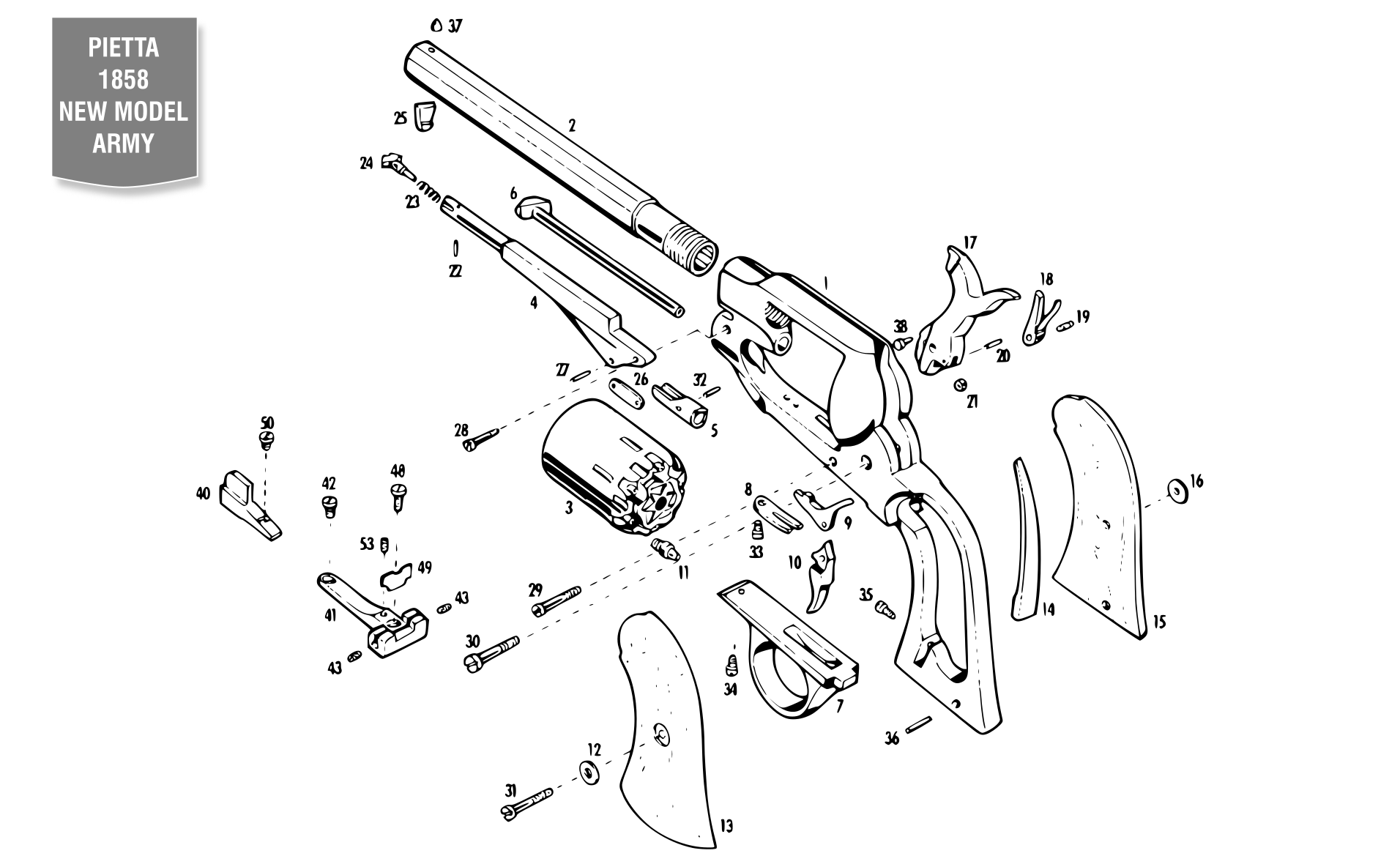

Poszukujesz części zamienny do twojego rewolweru marki Pietta? Przygotowaliśmy wygodny schemat, który ułatwi odnalezienie interesujących nas części. Sprawdź numer części i zamów!
1 Rama | 15 okładzina chwytu | 29 śruba spustu |
2 lufa | 16 podkładka | 30 śruba kurka |
3 Bęben (A432/ST44) | 17 kurek | 31 śruba okładzin rękojeści |
4 pobojczyk | 18 dźwignia sprężyna (440) | 32 sworzeń tłoczka pobojczyka |
5 tłoczek pobojczyka | 19 śruba sprężyny kurka |
33 śruba sprężyny spustu |
6 oś bębna | 20 bolec kurka | 34 śruba kabłąka spustu |
7 kabłąk spustu | 21 rolka kurka | 35 śruba sprężyny głównej |
8 sprężyna dwupalczasta (444) | 22 sworzeń zatrzasku pobojczyka | 36 sworzeń |
9 blokada bębna | 23 sprężyna pobojczyka | 37 muszka |
10 język spustu | 24 zatrzask pobojczyka | 40 muszka (wersja target) |
11 kominek | 25 zaczep dźwigni ładowania | 41 szczerbinka |
12 podkładka | 26 łącznik pobojczyka | 42 śruba szczerbinki |
13 okładzina chwytu | 27 sworzeń pobojczyka | 43 śruba regulacyjna |
14 sprężyna główna | 28 śruba pobojczyka | 48 śruba szczerbinki |
49 płytka celownika | 50 śruba muszki | 53 śruba regulacyjna |
